Mengapa Alat Suis Voltan Rendah GCS Menjadi Pilihan Pintar untuk Sistem Pengagihan Kuasa Moden

Abstrak:Pengagihan kuasa voltan rendah yang boleh dipercayai memerlukan lebih daripada sekadar penyambungan peralatan elektrik. Ia memerlukan sistem suis yang boleh mengatur litar, meningkatkan keselamatan operasi, memudahkan penyelenggaraan dan menyokong keperluan automasi yang semakin kompleks.CONSO·CN Alat Suis Voltan Rendah GCSdireka bentuk di sekeliling unit berfungsi modular, mekanisme laci praktikal, pembinaan berpetak, dan sambungan kabel yang fleksibel. Artikel ini menerangkan struktur, ciri teknikal utama, aplikasi, kelebihan dan pertimbangan pemilihan penting untuk jurutera, kontraktor, pengedar dan pembeli sistem kuasa industri.

Jadual Kandungan

• Apakah Alat Suis Voltan Rendah GCS?
• Apakah Ciri-ciri Struktur Utama GCS Switchgear?
• Mengapa Memilih Alat Suis Voltan Rendah GCS untuk Pengagihan Kuasa?
• Bagaimanakah GCS Berbanding dengan Alat Suis Voltan Rendah GCK?
• Di manakah Alat Suis Voltan Rendah GCS Digunakan?
• Bagaimanakah Pembeli Harus Memilih Alat Suis Voltan Rendah GCS?
• Mengapa Keupayaan Pengilang Penting?
• Soalan Lazim Mengenai Alat Suis Voltan Rendah GCS

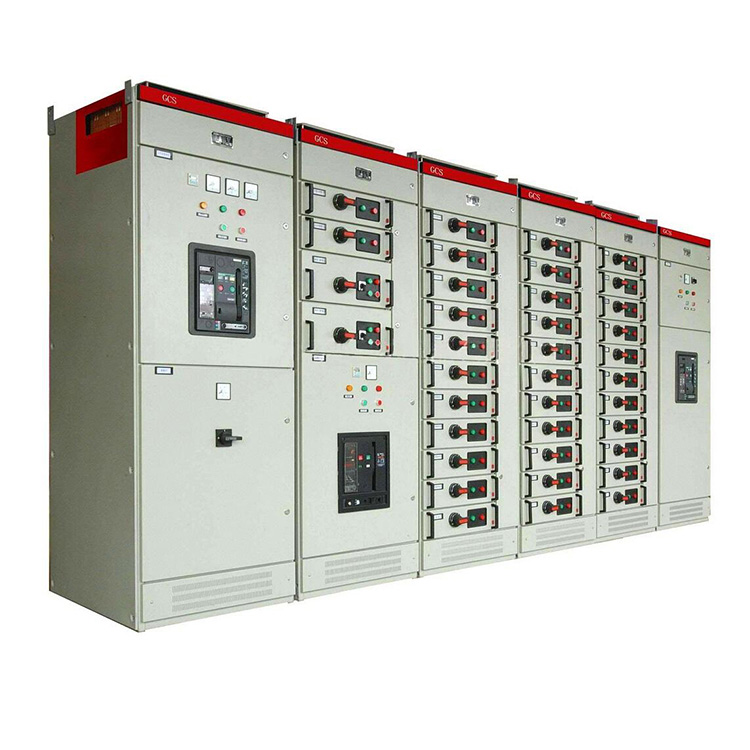

Apakah Alat Suis Voltan Rendah GCS?

Alat Suis Voltan Rendah GCS ialah penyelesaian pengagihan dan kawalan kuasa voltan rendah modular yang direka untuk aplikasi di mana berbilang litar, fungsi kawalan motor, antara muka automasi dan akses penyelenggaraan mesti diatur dalam pemasangan elektrik yang padat.

Berbanding dengan konfigurasi suis voltan rendah konvensional, peralatan GCS memberikan penekanan yang lebih pada unit fungsi modular dan mekanisme pengekstrakan dan pendorongan praktikal. Menurut maklumat produk CONSO·CN, penyelesaian GCSnya boleh dihasilkan mengikut rajah satu baris, pelan susun atur dan senarai pembelian pelanggan, yang membolehkan konfigurasi akhir lebih sepadan dengan sistem pengedaran sebenar.

Reka bentuk ini amat berguna apabila projek memerlukan berbilang penyuap keluar dan unit fungsi bebas. Daripada menganggap keseluruhan kabinet sebagai satu ruang elektrik, pembinaan GCS membahagikan peralatan kepada bahagian berfungsi, membantu pengendali mengasingkan litar individu dan mengehadkan potensi pengaruh kerosakan setempat.

Apakah Ciri-ciri Struktur Utama GCS Switchgear?

Keberkesanan sistem GCS datang daripada hubungan antara komponen elektriknya, susunan busbar, petak berfungsi, petak kabel dan unit boleh ditarik balik. Beberapa ciri struktur amat penting apabila menilai penyelesaian GCS.

Unit Fungsi Modular

Pembinaan modular memungkinkan untuk mengkonfigurasi litar yang berbeza mengikut keperluan pengedaran sebenar. Ini berharga untuk kemudahan perindustrian di mana penyuap, litar kawalan motor, peralatan automasi dan beban tambahan mungkin memerlukan konfigurasi elektrik yang berbeza.

Petak Fungsian Terpisah

Unit dan petak berfungsi direka bentuk dengan pemisahan yang jelas. Susunan ini boleh membantu mengehadkan kesan kerosakan pada kawasan yang lebih kecil dan membolehkan kakitangan penyelenggaraan bekerja pada bahagian individu tanpa mengganggu litar lain secara tidak perlu.

Susunan Mendatar Tiga Busbar

Maklumat produk daripada CONSO·CN menentukan susunan mendatar tiga bas yang bertujuan untuk memberikan kestabilan dinamik dan terma. Reka bentuk yang dinyatakan boleh menahan kesan arus litar pintas sehingga 80/176 kA, bergantung pada konfigurasi dan keadaan yang berkenaan.

Ketumpatan Litar Tinggi

Satu kabinet MCC tunggal boleh memuatkan sehingga 22 litar mengikut maklumat produk pengeluar yang diterbitkan. Konfigurasi ini boleh berguna untuk penjanaan kuasa, petrokimia, automasi industri dan kemudahan lain dengan sejumlah besar beban elektrik.

Petak Kabel Praktikal

Sambungan kabel luaran disusun dalam petak kabel khusus, dengan masuk dan keluar kabel mungkin dari arah yang berbeza bergantung pada konfigurasi. Transformer arus jujukan sifar juga boleh diletakkan di dalam petak kabel, menyokong pemasangan dan penyelenggaraan yang lebih mudah.

Sambungan Sekunder yang meluas

Unit laci GCS boleh menyediakan berbilang kenalan pemalam kedua. CONSO·CN menyatakan bahawa unit 1 unit dan ke atas boleh mempunyai 32 pasangan, manakala konfigurasi separuh unit boleh mempunyai 20 pasangan. Kapasiti ini menyokong antara muka komputer, litar kawalan automatik dan keperluan kawalan sekunder yang lain.

Mengapa Memilih Alat Suis Voltan Rendah GCS untuk Pengagihan Kuasa?

Untuk sistem elektrik perindustrian, pemilihan suis bukan sahaja menjejaskan pemasangan awal tetapi juga operasi, penyelesaian masalah, pengembangan dan penyelenggaraan. Teknologi GCS menawarkan beberapa kelebihan praktikal.

Satu lagi kelebihan penting ialah fleksibiliti reka bentuk. Alat suis GCS tidak semestinya dipilih sebagai kabinet luar biasa generik. Pengilang profesional boleh mengkonfigurasi peralatan mengikut lukisan elektrik, susun atur peralatan dan keperluan pembelian. Pendekatan ini amat berharga untuk projek di mana pengagihan beban dan konfigurasi kabinet berbeza daripada susunan standard.

Bagaimanakah GCS Berbanding dengan Alat Suis Voltan Rendah GCK?

GCS dan GCK kedua-duanya digunakan dalam sistem pengedaran voltan rendah, tetapi pendekatan strukturnya tidak sama. CONSO·CN menerangkan GCS sebagai jenis lanjutan berbanding dengan alat suis voltan rendah GCKnya, menonjolkan modulariti yang lebih besar dan susunan pengekstrakan dan pendorongan yang lebih praktikal.

Pilihan yang tepat akhirnya harus berdasarkan voltan sistem, arus, keperluan litar pintas, kuantiti litar, dimensi kabinet, seni bina kawalan, strategi penyelenggaraan dan piawaian yang boleh digunakan dan bukannya hanya memilih satu model kerana ia kelihatan lebih maju.

Di manakah Alat Suis Voltan Rendah GCS Digunakan?

Sistem GCS sesuai untuk rangkaian luas persekitaran pengagihan kuasa industri dan infrastruktur. Seni bina modular mereka amat berharga apabila projek mengandungi banyak litar keluar atau memerlukan penyepaduan dengan sistem automasi.

• Penjanaan kuasa:Menyokong keperluan pengedaran dan kawalan motor yang berkaitan dengan unit penjanaan yang besar.
• Kemudahan petrokimia:Berguna apabila banyak motor, pam, sistem kawalan dan beban tambahan memerlukan pengedaran yang teratur.
• Pembuatan perindustrian:Membantu menguruskan berbilang barisan pengeluaran dan jentera berkuasa elektrik.
• Kemudahan komersial dan infrastruktur:Boleh dikonfigurasikan untuk sistem pengedaran voltan rendah berpusat.
• Sistem automasi:Kenalan sekunder berbilang boleh menyokong antara muka komputer dan litar kawalan automatik.
• Projek pengedaran elektrik yang besar:Kabinet modular boleh dikonfigurasikan mengikut rajah satu baris projek dan susun atur peralatan.

Untuk kemudahan yang besar, keupayaan untuk mengatur berbilang penyuap dalam barisan suis yang diselaraskan boleh meningkatkan kebolehselenggaraan keseluruhan seni bina pengedaran.

Bagaimanakah Pembeli Harus Memilih Alat Suis Voltan Rendah GCS?

Membeli kabinet GCS harus bermula dengan sistem elektrik dan bukannya kabinet itu sendiri. Pembekal yang layak harus menerima maklumat teknikal yang mencukupi untuk menentukan konfigurasi yang sesuai.

1. Sahkan parameter elektrik.Tentukan voltan terkadar, arus terkadar, kekerapan, keperluan litar pintas dan parameter khusus projek yang lain.
2. Sediakan rajah satu baris.Ini memberikan pembekal pemahaman yang jelas tentang litar masuk dan keluar.
3. Tentukan kuantiti litar.Pertimbangkan penyuap, litar kawalan motor, litar tambahan dan keperluan pengembangan masa hadapan.
4. Menilai susun atur fizikal.Dimensi kabinet, arah kabel, ruang pemasangan, dan kelegaan penyelenggaraan harus dipertimbangkan.
5. Nyatakan keperluan kawalan.Automasi, pemantauan, antara muka komputer, dan litar sekunder hendaklah ditakrifkan sebelum pengeluaran.
6. Semak koordinasi perlindungan.Pemutus litar dan komponen pengehad arus hendaklah dipilih mengikut sistem pengedaran sebenar.
7. Semak ujian dan dokumentasi.Pembeli harus meminta lukisan teknikal yang sesuai, dokumentasi ujian, senarai komponen dan maklumat pengendalian.

Untuk projek tersuai, menyediakan pembekal lukisan satu baris lengkap, pelan susun atur dan senarai pembelian boleh meningkatkan komunikasi dengan ketara dan mengurangkan ralat konfigurasi. CONSO·CN secara khusus mengenal pasti dokumen ini sebagai sebahagian daripada proses pengeluaran GCSnya.

Mengapa Keupayaan Pengilang Penting?

Kabinet suis voltan rendah ialah pemasangan elektrik yang diselaraskan dan bukannya kepungan logam ringkas. Kualiti pembinaan busbar, pendawaian, pemasangan unit berfungsi, pemilihan komponen, penjajaran mekanikal dan ujian semuanya boleh mempengaruhi kebolehpercayaan sistem akhir.

Apabila memilih pengeluar atau pembekal Alat Suis Voltan Rendah GCS China, pembeli harus menilai lebih daripada harga. Faktor utama termasuk:

• Pengalaman dalam pembuatan suis voltan rendah
• Keupayaan untuk mentafsir gambar rajah satu garis dan lukisan projek
• Penyesuaian dan keupayaan kejuruteraan
• Prosedur kawalan kualiti semasa pemasangan
• Keupayaan ujian dan pemeriksaan kilang
• Ketersediaan dokumentasi teknikal
• Sokongan teknikal selepas jualan
• Keupayaan untuk menyelaraskan suis dengan sistem pengedaran yang lebih luas

CONSO·CN mempersembahkan GCS sebagai sebahagian daripada portfolio perkakas suis voltan rendahnya yang lebih luas, di samping penyelesaian GCK, MNS dan GGD. Maklumat produknya juga menekankan pengeluaran tersuai berdasarkan lukisan pelanggan dan keperluan pengedaran.

Bagi pembeli yang membandingkan pembekal, rangkaian produk suis voltan rendah boleh memberikan konteks yang berguna apabila menentukan seni bina kabinet yang paling sesuai untuk projek tertentu.

Soalan Lazim Mengenai Alat Suis Voltan Rendah GCS

Apakah tujuan utama Alat Suis Voltan Rendah GCS?

Tujuan utamanya adalah untuk mengedar, mengawal, melindungi dan mengurus litar elektrik voltan rendah. Seni bina modularnya amat sesuai untuk sistem yang memerlukan berbilang penyuap, unit berfungsi dan antara muka automasi.

Apakah yang membezakan GCS daripada suis voltan rendah konvensional?

GCS menekankan unit fungsi modular, mekanisme laci boleh ditarik balik, pembinaan berpetak, susunan kabel fleksibel dan sambungan pemalam sekunder yang meluas. Ciri-ciri ini boleh menjadikan sistem pengedaran yang kompleks lebih mudah untuk dikonfigurasikan dan diselenggara.

Bolehkah alat suis GCS disesuaikan?

ya. Menurut CONSO·CN, alat suis GCS boleh dihasilkan mengikut lukisan satu baris, pelan susun atur dan senarai pembelian pelanggan.

Berapakah bilangan litar yang boleh dimuatkan oleh kabinet MCC?

Maklumat terbitan pengeluar menyatakan bahawa satu kabinet MCC boleh memuatkan sehingga 22 litar. Kapasiti sebenar hendaklah disahkan mengikut konfigurasi elektrik tertentu dan susunan kabinet.

Adakah GCS sesuai untuk sistem perindustrian automatik?

ya. Kenalan pemalam sekunder yang tersedia direka bentuk untuk menyokong antara muka komputer dan litar kawalan automatik, menjadikan konfigurasi sesuai untuk aplikasi automasi industri di mana pendawaian kawalan yang meluas diperlukan.

Kesimpulan: Adakah Alat Suis Voltan Rendah GCS Pilihan Tepat untuk Projek Anda?

Alat Suis Voltan Rendah GCS menggabungkan seni bina pengedaran modular, petak fungsian yang dipisahkan, unit boleh ditarik balik praktikal, sambungan kabel yang teratur dan antara muka sekunder yang luas untuk menangani keperluan sistem kuasa industri moden. Untuk projek yang melibatkan berbilang litar, automasi, kawalan motor dan susun atur pengedaran tersuai, memilih pengeluar yang betul adalah sama pentingnya dengan memilih jenis gear suis. Jika anda menilai penyelesaian GCS untuk projek perindustrian, komersial atau infrastruktur,hubungi kamidengan gambar rajah satu baris, pelan susun atur dan keperluan teknikal anda untuk membincangkan konfigurasi yang sesuai dengan CONSO·CN.
